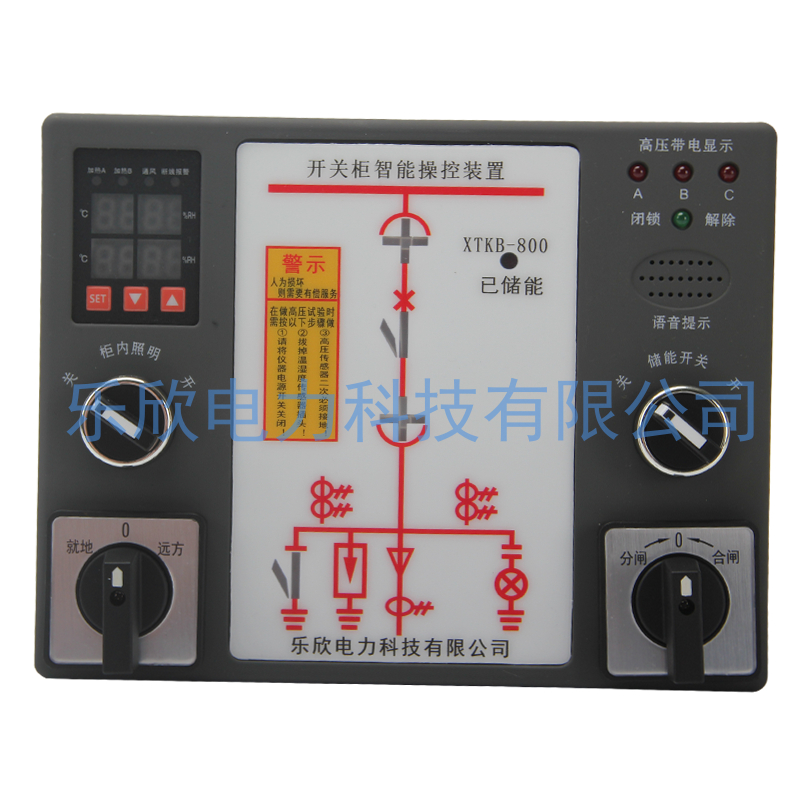

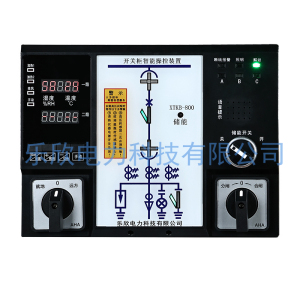

XTKB-800数显操控装置

功能描述

      具有动态模拟显示图、柜内温湿度控制、高亮度数码管显示温湿值、高压带电显示及闭锁功能、语音防误提示、分合闸指示、储能指示、远方/就地操作、分/合闸操作、照明操作、RS-485通讯接口等功能。可以直接取代现有一次回路模拟图，温湿度控制器，有效提升开关柜品质。该产品以一体化布局为开关柜配套，大大简化了开关柜的结构设计，美化了面板布局。

主要功能与技术指示

1.    高亮度LED显示

2.    温湿度控制定值可选

3.    工作电压：AC/DC165~265V

4.    绝缘性能：≥100MΩ

5.    电压回路功耗：≤10VA

6.    抗电磁干扰功能：符合IEC255-22的标准规定

7.    动态闪烁频率：两次/秒

8.    开关量输入端子和LED数码显示关联关系：动态配置

9.    通讯方式：RS485，ModBus协议

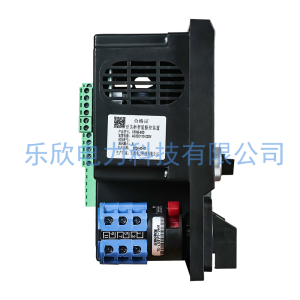

安装方式

外形尺寸：180mm（高）x 230mm（宽）

开孔尺寸：165mm（高）x 220mm（宽）

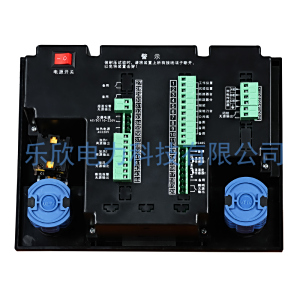

接线示例图

功能简介

1.模拟指示说明：

      断路器状态指示（无源触点输入）：合闸时，合闸触点闭合，红色垂直模拟条亮；分闸时，分闸触点闭合，绿色水平模拟条亮。

      手车位置指示（无源触点输入）：工作位置触点闭合时，红色垂直模拟条亮；实验位置触点闭合时，绿色水平模拟条亮。

       弹簧储能指示（无源触点输入）：触点闭合时，红色LED灯亮，表示未储能。

             接地闸刀位置指示（无源触点输入）：触点闭合时，红色垂直模拟条亮，表示接地合闸；触点断开时，绿色垂直模拟条亮表示接地断开。

注：失电状态下所有的发光指示均不亮，以上接点信号均来自民路器辅助接点。

2.高压带电指示部分

       LED启辉电压(KV)：母线电压 x 0.15~0.65；

       闭锁启辉电压(KV)：母线电压 x 0.65；

       当三相均不带电时，闭锁解除，启动电磁锁

3. 温/湿度控制部分

传感器路数：两路凝露，两路温度通过左上角的交互界面，可显示柜内当前的温湿度值。同时，用户还可设置温湿度的上下限，实现对柜内温湿度的智能控制。

湿度控制范围可以手车设置：当环境湿度≥湿度上限时，启动加热器或风机除湿；直至环境湿度＜湿度上限时，装置自动停止加热器和风机；湿度控制精度±5%RH；

温度控制范围可以手车设置：当环境温度≥40℃上限时，启动风机降温；直至环境温度≤35℃时，装置自动停止风机；当环境温度≤温度下限时，启动加热器升温；直至环境湿    度＞湿度下限时，装置自动停止加热器；湿度控制精度±2℃。

断线报警：当加热器发生断线时，相应的报警指示灯亮，报警输出接点闭合；

强制加热：短按（▼）健，启动加热。再短按（▼）健，停止加热。

4.语音防误功能

     断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器”；

     接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”；

  断路器合闸，接地开关合闸状态时，误将手车从试验位置推至工作位置时，语音提示“请分断路器”， “请分接地开关”；

5.操作功能：分闸操作、储能操作、远方/就地操作、柜内照明操作；

6.可选配功能：RS485通讯功能。
