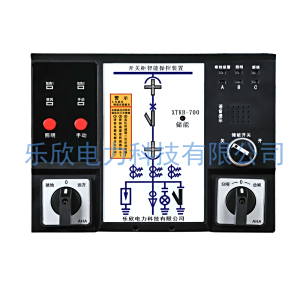

功能描述
具有动态模拟显示图、柜内温湿度控制、高压带电显示及闭锁功能、语音防误提示、分合闸指示、储能指示、远方/就地操作、分/合闸操作、照明操作、RS-485通讯接口等功能。可以直接取代现有一次回路模拟图,温湿度控制器,有效提升开关柜品质。该产品以一体化布局为开关柜配套,大大简化了开关柜的结构设计,美化了面板布局。
主要功能与技术指示
1. 工作电压:AC/DC165~265V
2. 介质强度:≥AC2000V
3. 绝缘性能:≥100MΩ
4. 电压回路功耗:≤8VA
5. 抗电磁干扰功能:符合IEC255-22的标准规定
6. 动态闪烁频率:两次/秒
7. 湿度控制范围:20~100%RH
8. 温度控制范围:-20℃~+100℃
9. 开关量输入端子和LED数码显示关联关系:动态配置
10. 通讯方式:RS485,ModBus协议

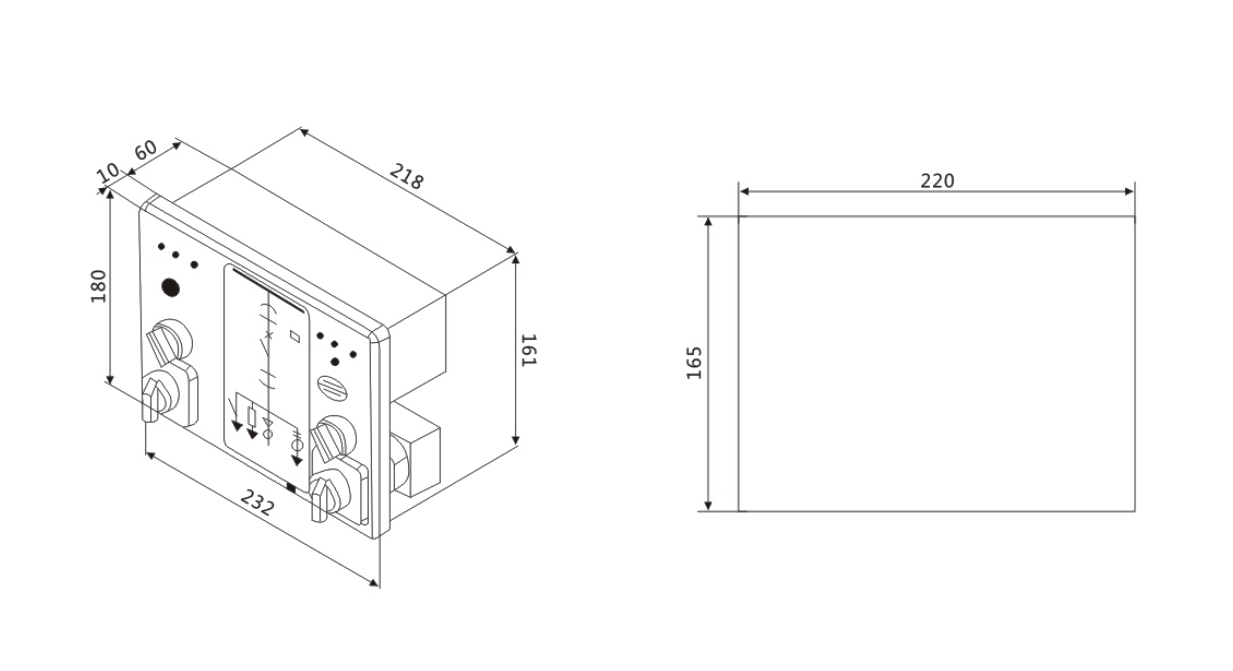

安装方式
外形尺寸:180mm(高)x 230mm(宽)
开孔尺寸:165mm(高)x 220mm(宽)

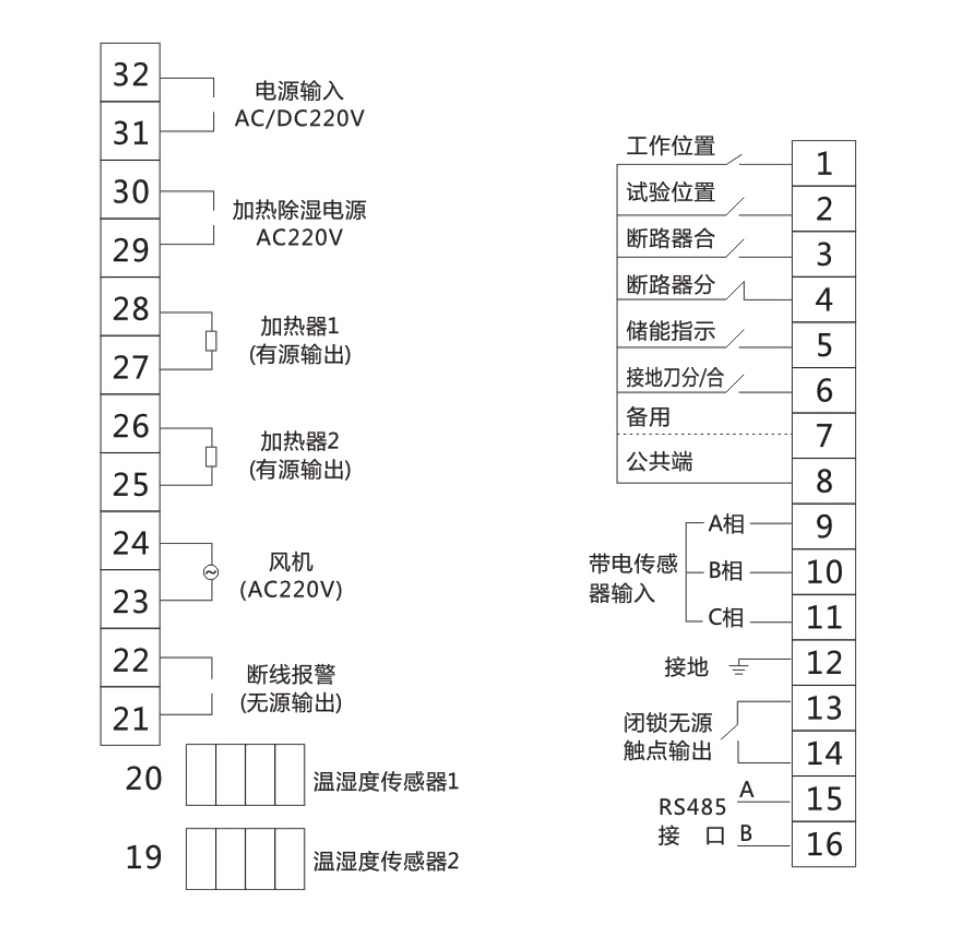

接线示例图
功能简介
1.模拟指示说明:
断路器状态指示(无源触点输入):合闸时,合闸触点闭合,红色垂直模拟条亮;分闸时,分闸触点闭合,绿色水平模拟条亮。
手车位置指示(无源触点输入):工作位置触点闭合时,红色垂直模拟条亮;实验位置触点闭合时,绿色水平模拟条亮。
弹簧储能指示(无源触点输入):触点闭合时,红色LED灯亮,表示未储能。
接地闸刀位置指示(无源触点输入):触点闭合时,红色垂直模拟条亮,表示接地合闸;触点断开时,绿色垂直模拟条亮表示接地断开。
注:失电状态下所有的发光指示均不亮,以上接点信号均来自民路器辅助接点。
2.高压带电指示部分
LED启辉电压(KV):母线电压 x 0.15~0.65;
闭锁启辉电压(KV):母线电压 x 0.65;
当三相均不带电时,闭锁解除,启动电磁锁
