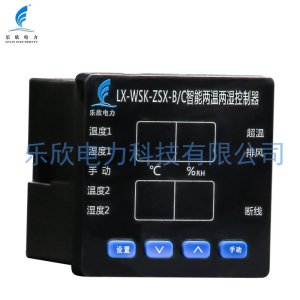

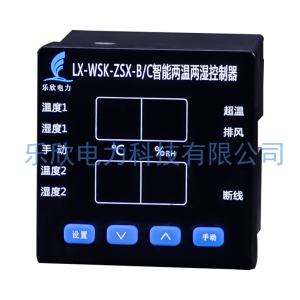

WSK-ZSX-IV 72*72智能数显温湿度控制器

一 、 概 述

智能数显型温湿度控制器主要用于电力设备（如户外端子箱、 高低压控制柜，箱式变电站、断路器机构箱、仪表箱等）以及其 它需自动除潮湿、防结露、控温度的场合。能够有效防止因潮湿、 结露、温度过高（低）而引发的各类事故，保障自动化作业的高 效、安全运行。

二 、 主 要 技 术 性 能

 体 积：长72mmx宽72mmx深78mm

工作电压：AC220V ±15% 50-60Hz

整机功耗：小于2W

温度显示范围：0℃〜99℃ 精度：±0.5℃

湿度显示范围：0〜99% RH 精度：±0.5%

指示与报警：当某一路负载工作时，面板相应指示灯亮，若传 感器未接或故障，数码管显示--.-

负载输出：AC220/3A(阻性负载时)两路有源接点

升降温：可通过面板更改HC1(回差)的值来确定装置是升温型 或降温型 HC1＞0， 为升温型；HC1＜0，为降温型。

负载启控条件：

A：温度负载启控：

升温型：HC1＞0

加热器启动条件：环境温度＜Co1 （Co1=5℃）

加热器退出条件：环境温度＞Co1 +HC1 （5℃+8℃=13℃）

降温型：HC1＜0 风机启动条件：环境温度＞Co1（40℃） （Co1=40℃）

风机退出条件：环境温度＞Co1 +HC1 （40℃-8℃=32℃）

B：湿度负载启控： 湿度负载启动条件：环境湿度＞Co2 (Co2=85%)

湿度负载退出条件：环境湿度＜Co2-HC2 (85%-8%=77%)

初化：Co1 =5℃; HC1=8℃; Co2=85%; HC2=8%。

三 、 参 数 设 置 按

设置键进入设定： 当数码管显示Co1时，设定温度启动值；范围：1℃〜70℃

当数码管显示HC1时，设定温度回差；范围:-10℃〜10℃

当数码管显示Co2时，设定湿度启动值；范围：20%〜90%

当数码管显示HC2时，设定湿度回差。范围:1%〜20%

当数码管显示 t00时，当前温度手动修正值；范围1-10℃

当数码管显示H00时，当前湿度手动修正值；范围1-10%

当数码管显示Add时，设定仪表通讯地址01-247

当数码管显示bէ时，设定仪表通讯波特率(00为2400，01为4800, 02为9600，03为19200，04为38400，05为57600，06为115200）

手动启动：按下手/自动键，手动指示灯亮，手动启动两路负载；

再按一下手/自动键，手动指示灯灭，恢复为自动状态。

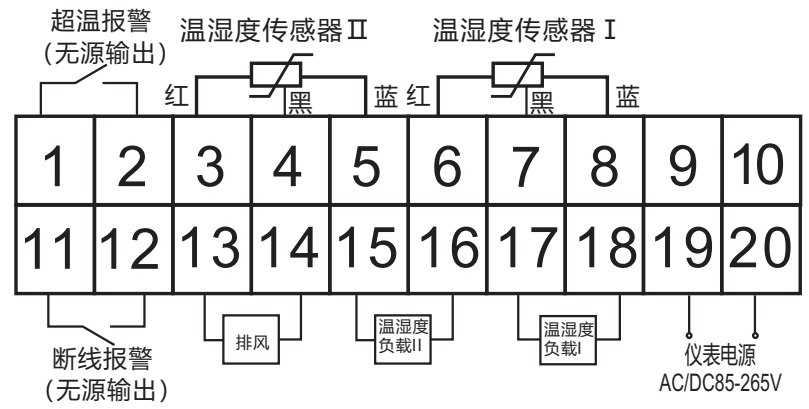

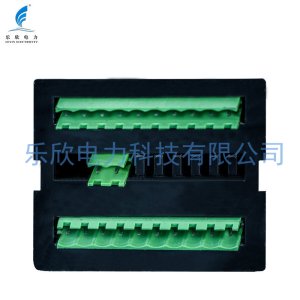

四 、 安 装 和 连 接 方 式

1、主机安装

1）.嵌入式： 在安装面板上开具67 mmx67 mm孔，通过安装支架将 监控器固定在面板上。
