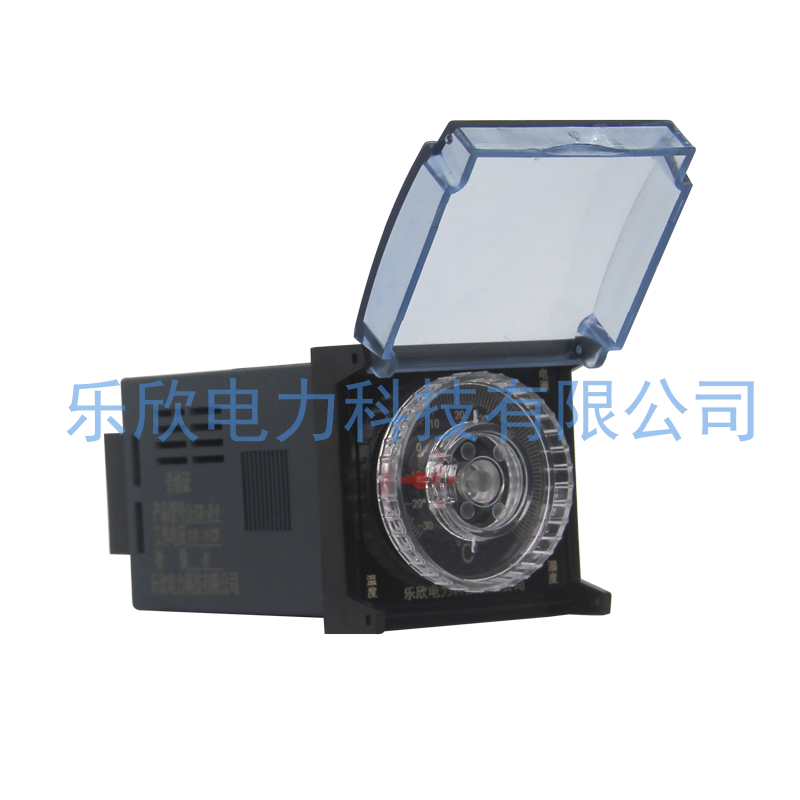

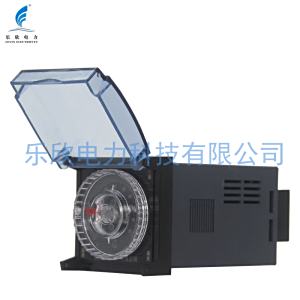

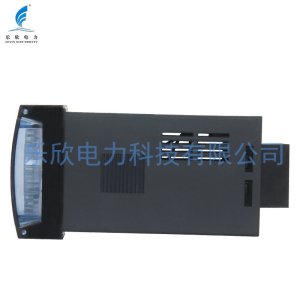

WSK-JH-P 温湿度控制器

一 、 适 用 范 围

该类型产品主要是用于因环境温湿度过低或过高时工作，重 点用于电力设备（如户外端子箱、高低压控制柜、手车式开关柜、 环网开关柜、地下变电站、箱式变电站、断路器机构箱、仪表箱 等），以及其它需自动温湿度控制的场合。

二 、 产 品 特 点

采用了具有国际先进水平的最新传感器技术，以进口高性能， 高精度，抗腐蚀，寿命长，高可靠的温湿度传感器，与集成电路和 其它精密电子元件组成的电路，能长期在各种自然环境下稳定可靠 的工作，因而具有敏感性高、响应速度快、体积小、寿命长，便于 安装等特点。

三 、 功 能 简 介 WSK-JH-P型具有一路湿度控制；湿度可调。 在待机状态下，传感器对周围环境的温湿度变化进行检测， 并把有关参数送入控制器内部电路处理，当温湿度过高或过低时， 便驱动外接负载加热或排风，强制对介质进行改造以达到标准工作 条件，直至温湿度增加至设定值与回路差之和或温湿度减少至设定 值与回差之差时控制器断开外接负载，又回到了检测状态，如此自 动循环。

四 、 使 用 条 件

温 度：-30℃~70℃

湿 度：≤93%RH

大气压力：80~110Kpa

绝缘电阻：≥100兆欧

使用环境周围介质中无爆炸危险，不含腐蚀气体，所含导电尘 埃的浓度不应使绝缘水平到极限值以下。

五 、 主 要 技 术 指 标

工作电压：AC220V±20% 50Hz

湿度启控：升温型为5℃，降温型为40℃，（也可由用户指定，出厂 前设定，拨盘类可由用户自行设定）

回 差：5℃（出厂前可由用户设定）

凝露启控：88%RH±5%(20℃时，也可由用户指定，出厂前设定)

回 差：7%RH±3%

响应速度：典型值≤5S

负载输出：一倍工作电压，额定功率阻性负载，AC220V，3A常开

功 耗：≤2W 耐 压：2KV，50Hz，3min，无击穿

三防(TH)：防止含酸、碱、盐气体破坏

体 积：长48mmx宽48mmx深78mm

六 、 安 装 方 式

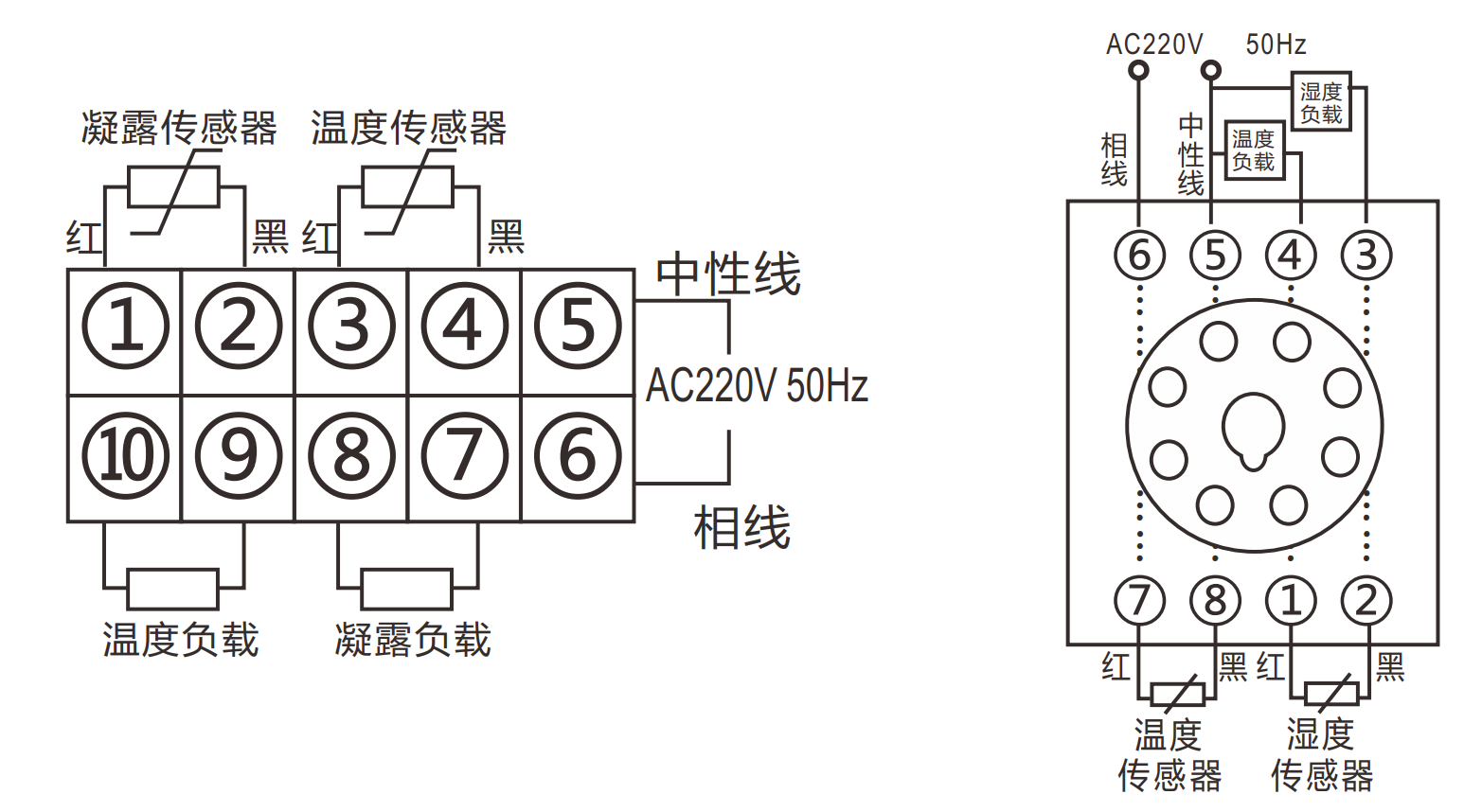

A .安装方式： 嵌入式安装：如上图示 2

开孔尺寸：4 5±0 . 5 x 4 5±0 . 5 m m
