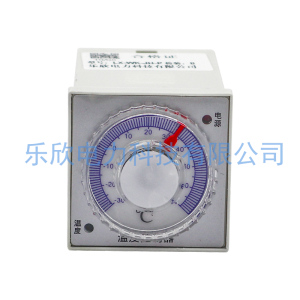

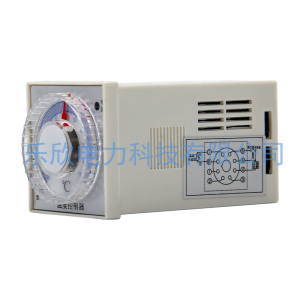

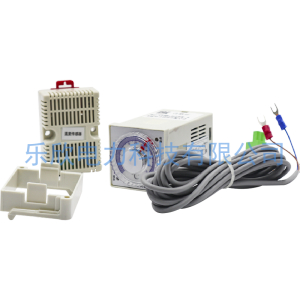

WK-P 温度控制器带拨盘

一、适用范围

该类型产品主要是用于因环境温度过低或过高时工作，重点用于电力设备（如户外端子箱、高低压控制柜、手车式开关柜、环网开关柜、地下变电站、箱式变电站、断路器机构箱、仪表箱等），以及其它需自动温湿度控制的场合。

二、产品特点

采用了具有国际先进水平的最新传感器技术，以进口高性能，高精度，抗腐蚀，寿命长，高可靠的温度传感器，与集成电路和其它精密电子元件组成的电路，能长期在各种自然环境下稳定可靠的工作，因而具有敏感性高、响应速度快、体积小、寿命长，便于安装等特点。

三、功能简介

wK-P(TH)型具有温度可调功能。

在待机状态下，传感器对周围环境的温度变化进行检测，并把有关参数送入控制器内部电路处理，当温度过高或过低时，便驱动外接负载加热或排风，强制对介质进行改造以达到标准工作条件，直至温度增加至设定值与回路差之和或温度减少对设定值与回差之差时控制器断开外接负载，又回到了检测状态，如此自动循环。

四、使用条件

温度:-30℃~70℃

湿度:≤93%RH

大气压力:80~110Kpa

绝缘电阻∶≥100兆欧

使用环境周围介质中无爆炸危险，不含腐蚀气体，所含导电尘埃的浓度不应使绝缘水平到极限值以下。

五、主要技术指标

工作电压:AC220V±20%50Hz

温度启控∶升温型为5℃，降温型为40°℃，( 也可由用户指定，出厂前设定，拨盘类可由用户自行设定)

回差:5℃(出厂前可由用户设定)

响应速度∶典型值≤5S

负载输出︰一倍工作电压，额定功率阻性负载，AC220V，3A常开

功耗:≤2w

耐压∶2KV，50Hz，3min，无击穿

三防(TH)∶防止含酸、碱、盐气体破坏

体积∶长48mmx宽48mmx深78mm

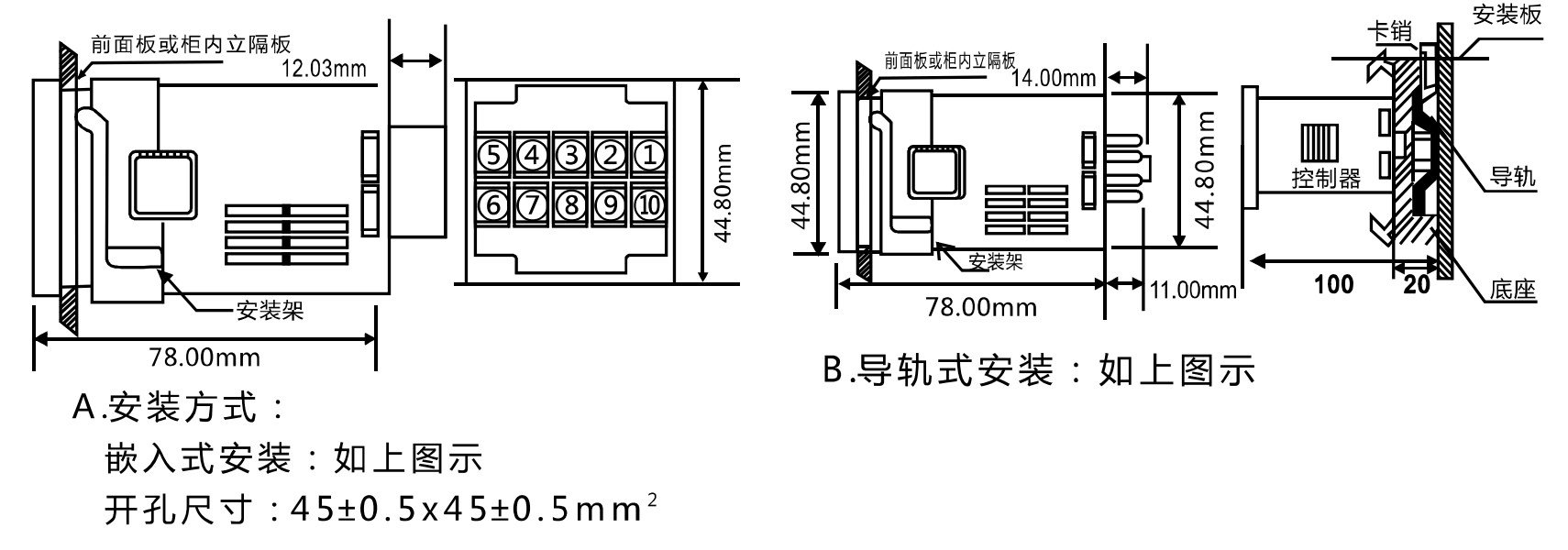

六、安装方式
