智能除湿机装置CS-1000

CS-1000智能除湿装置

1.概述

         智能型抽湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风 扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过 导水管排出柜体，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度 和绝对湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜 绝或减少了事故的发生， 也不会因高温而加速柜内器件及柜体的老化。智能型除湿 装置把被动防止凝露方式,改为主动引导凝露，有效的防止柜内设备老化、绝缘强度 降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。 设备内部发生凝露引起爬电、闪络事故，一般发生在以下几种情况：一是地区 湿度高， 天气温度变化大，开关柜底部湿润，有的电缆沟甚至有积水；二是有的开 关柜在地下室，湿度高，柜体内温度特别是接近地面的温度低于环境温度；三是有 的设备处于暂时停运状态， 电气柜内小环境温度就比四周环境温度低，在其表面就 极易形成结露，在这种情况下，一旦送电投运，事故就随之发生。 为保证电网系统 的安全运行，电气设备的长寿命、安全有效使用，电力系统对柜内防潮、防凝露提 出了更高要求。

2.应用范围

2.1、GIS 控制柜、高低压控制柜、高低压开关柜、环网柜、户外端子箱、机械 控制柜、箱式变电站、干式变电站等电气设备；

2.2、集成电路，硅晶体，液晶器件，陶瓷器件、阻容元件，有源器件，接插件， SMD 器件， CPU，计算机板卡防潮储存；

2.3、物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、 纤维、生物制剂的防潮储存。

3.产品特点

3.1、体积小、重量轻、安装方便快捷；

3.2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；

3.3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防 潮除湿的综合治理；

3.4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；

3.5、湿度、温度设置具有记忆功能，不会因为停开机而消失；

3.6、故障显示功能，可快速查找故障点保证正常运行；

3.7、采用专用防潮元件，保证在潮湿环境下正常工作；

3.8、屏蔽隔离技术的运用，符合 GB / T17626-2008 的 3 级标准，保证能够在 强电磁场下工作；

3.9、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集。

3.10、型号带“T”的具有加热功能，当检测到箱体环境温度低时，抽湿装置内 部的风机和外部加热器启动工作。

3.11、型号带“W”的具有无线远程控制功能，可远程控制、调节运行参数以及 故障上报功能， 无线传输的距离 2000 米（空旷条件下测试）。

3.12、型号带 S 的具有 RS485 通讯功能，通讯地址可调；可远程控制、调节运 行参数以及故障上报功能。

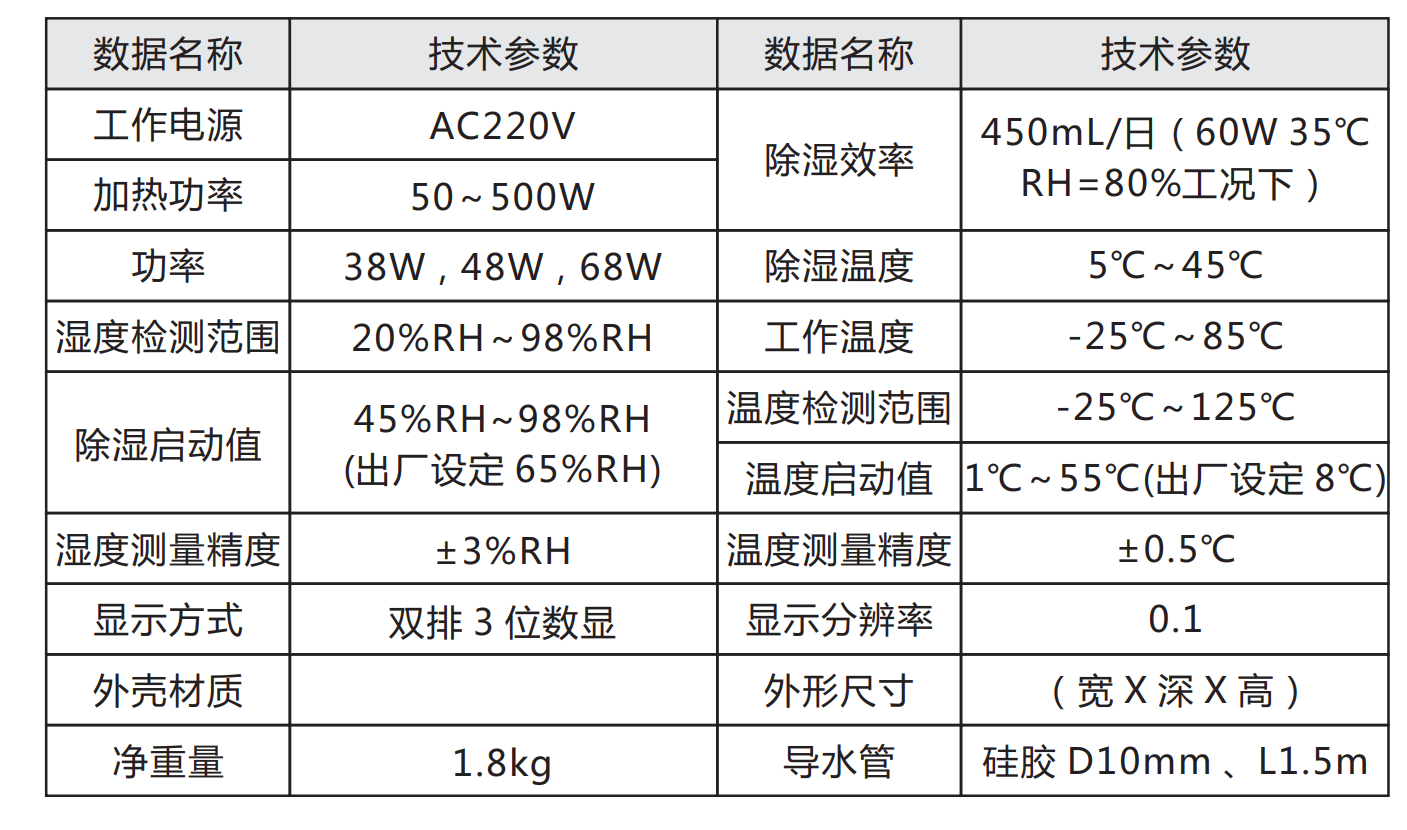

4.技术参数

5.安装与接线

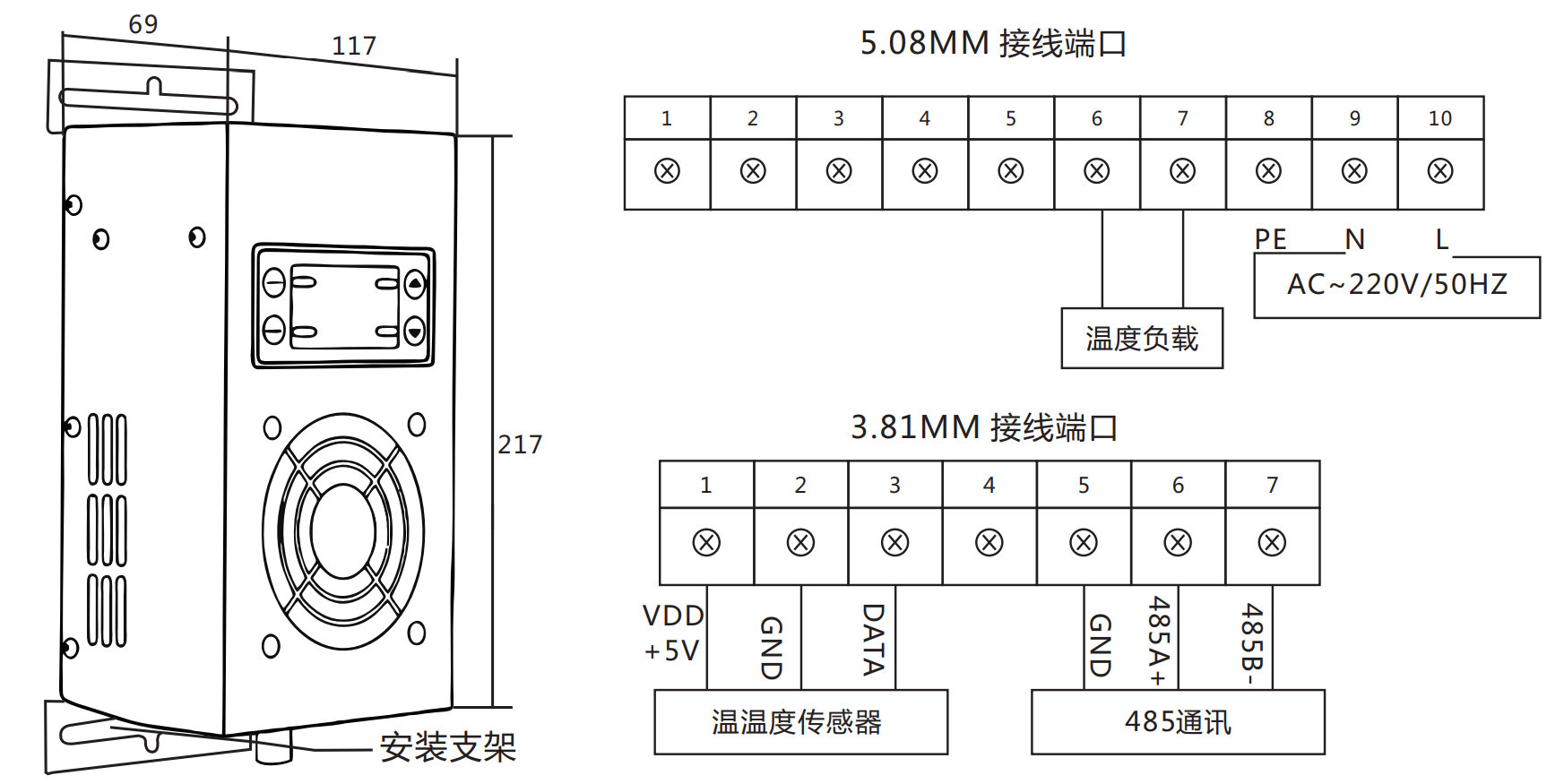

外形尺寸(宽217*高117*厚69mm）

安装

5.1、使用 M5 螺钉或者 5mm 的铆钉固定。安装时抽湿装置必须竖放，出水口 朝下；

5.2、保证抽湿装置前面与其他装置间有大于 5cm 的空间，来保证正面风扇出 风口出风。

5.3、将出水管一端接入抽湿装置的派送口，用卡箍固定，出水管中间保持顺畅， 不得缠绕，以方便排水。另一端通向箱体外面。

5.4、电源接线端子 L/N 接上 AC220V 电源即可（见接线图）。

接线:

5.5、5.08MM接线端口

a、1-2-3-4-5 未接负载 b、6-7号端子接温度负载

c、8-10号端子接AC220V电源

5.6、3.81MM接线端口

a、1-2-3号端子接温湿度传感器（1接红线, 2接黑线 ,3接黄线）其中1号端子为

5V电源 2号端子为GND 3号端子为数据输入输出口

b、4未接负载

c、5-6-7号端子接485通讯线（2接GND, 4接485-A+,5接485-B- ）

注意： 输出继电器的无源控制接点，额定功率为阻性负载AC220V/3A。用户 如需要更大功率负载，可在相应负载文字接AC220V中间继电器，实现功率扩 展。切勿超载运行！

6.质量保证

        本产品在交付之日起，提供三年质量保证。在质量保证期内，由于产品质量 原因导致的产品损坏，本公司予以免费换新服务，因使用不当等非质量原因造成 的损坏，或超过产品质量保证期，本公司予以终身维修和维护，只收取零件费用 （如需现场解决需收取技术指导费用）。
