1、范围
本技术条件规定了 LED 灯的技术要求、试验方法、标志、包装、运输和配套电缆技术要求等。
型号:CM-1 系列 LED 灯直接固定安装于柜体内。用于照亮柜体,使柜体内光线充足。
2、性能参数
1、电气参数
1.1、工作电压:AC 220V
1.2、功率: 2-4W
1.3、效率≥90% 正常工作条件下
1.4、工作环境:温度-25℃--- +55℃ ,湿度≤90%
1.5、灯具采用一体式,并具有良好的稳定性和抗震性,便于维护和更换
2、散热性能:
2.1、在正常工作环境温度及工作状态下,LED 的 PN 结温升 ≤80℃。
2.2、在正常工作环境温度和工作状态下灯体最大温升≤45℃。
3、LED 光学性能
3.1、LED 灯在 13-25MA 标准恒流供电条件下的发光效率≥90LM/W, 单颗
LED 光通量≥30LM/W,此灯大于 200LM
3.2、显色指数 Ra≥80
3.3、标准色温于 6200-6700K 之间
3.4、光衰率:12 小时一周期,24 周期,在 20℃/50%RH 环境时, ≤3%。在额定功率条件下经 30000 小时光
通量衰减不大于初始值的 30%。
3.5、灯具的配光曲线满足照明要求 并于相关规范的标准和要求相协调
4、设计寿命
4.1、设计寿命 ≥3 年
5、LED 灯壳材料
5.1、灯具主体有塑料壳体、透光罩、灯板,所有材料性能指标符合国家有关标准。
6、LED 整灯组成及结构
6.1、灯具主要部分:LED 灯板光源一个、驱动电源一个、透光罩一个、壳体一个
6.2、附件:接线端子一个,内盒一个
6.3、灯具结构坚固耐用,能承受一定的机械应力和温度应力,灯具抗冲击性能符合 GB7000.1 的要求
6.4、灯具及电源外壳为一体式
6.5、灯具结构的标准和要求,符合国家和行业现行标准的要求。
7、安全性能
7.1、灯具及电源的防护等级达到 IP20 以上
7.2、灯具防触电保护达到Ⅰ类
7.3、有良好的防眩性能
7.4、有良好的耐候性能
7.5、具有良好机械冲击性能。

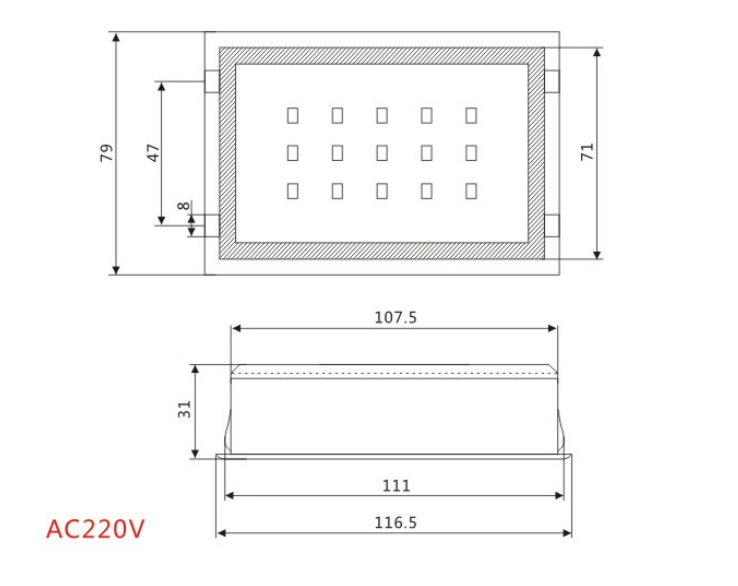

3 、外形尺寸

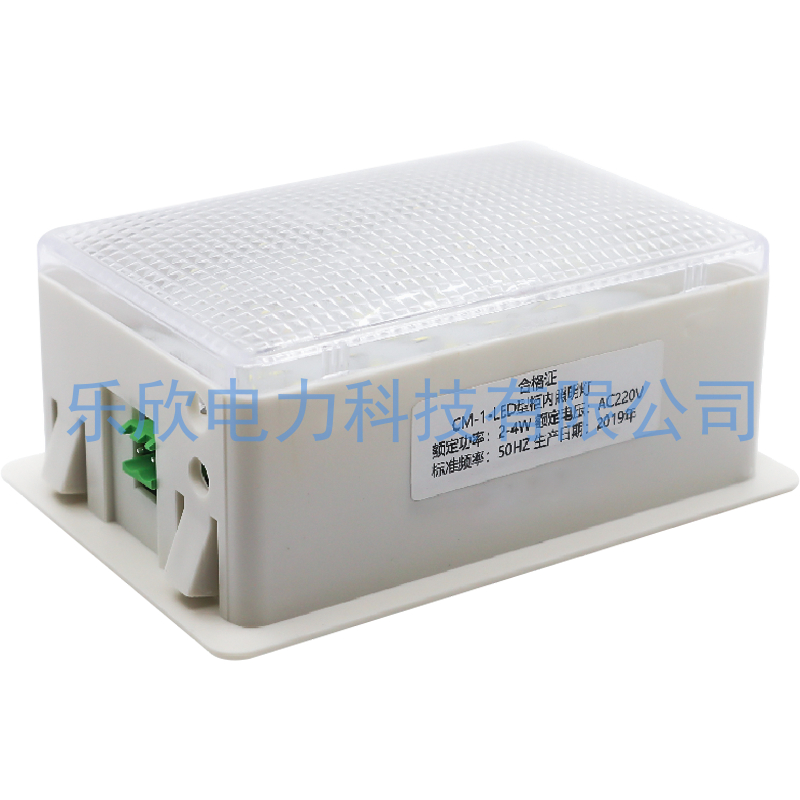

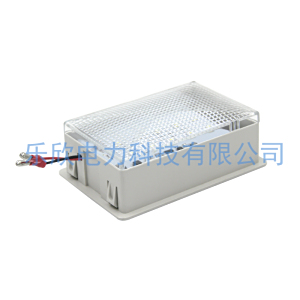

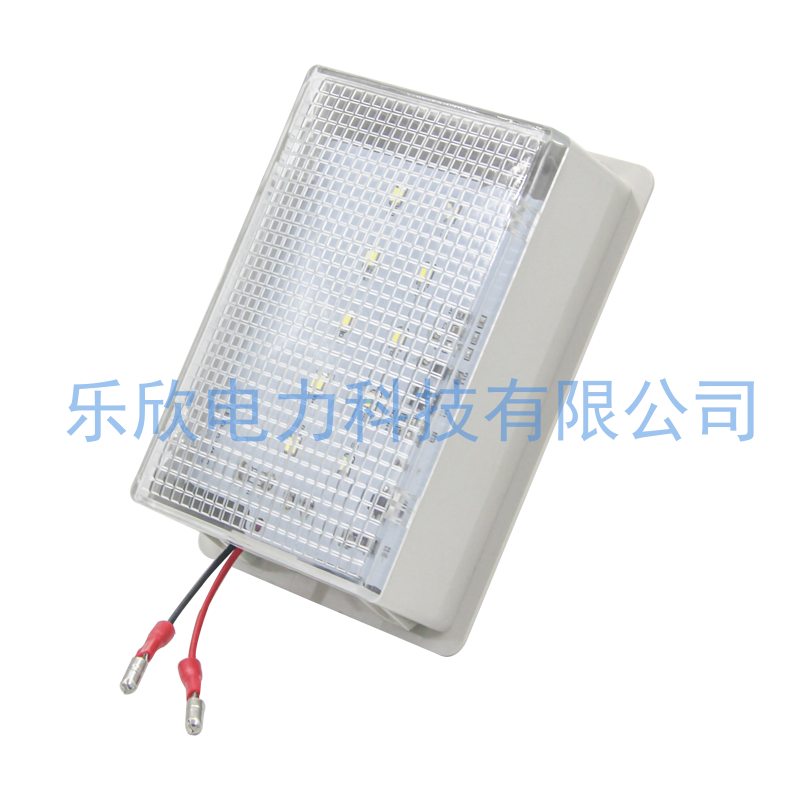

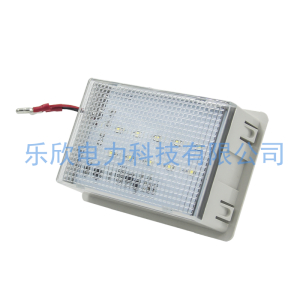

3.1、图为 LED 照明灯。LED 灯包括 LED 光源、外壳、灯板、透光罩等。
安装尺寸:107.5*71*33mm
3.2、LED 灯的安装方式,步骤如下:
3.2.1、在安装平面开 71mm*107 孔;
3.2.2、电线端先进,卡入即可;
3.2.3、将电线接入贯穿式接线端子上,接好电源线并做好绝缘处理,安装完成;
