LED-CM-1 端子款 柜内照明灯

1、范围

本技术条件规定了 LED 灯的技术要求、试验方法、标志、包装、运输和配套电缆技术要求等。

型号：CM-1 系列 LED 灯直接固定安装于柜体内。用于照亮柜体，使柜体内光线充足。

2、性能参数

1、电气参数

1.1、工作电压：AC 220V

1.2、功率： 2-4W

1.3、效率≥90%　正常工作条件下

1.4、工作环境：温度-25℃--- +55℃ ，湿度≤90%

1.5、灯具采用一体式,并具有良好的稳定性和抗震性,便于维护和更换

2、散热性能：

2.1、在正常工作环境温度及工作状态下，LED 的 PN 结温升 ≤80℃。

2.2、在正常工作环境温度和工作状态下灯体最大温升≤45℃。

3、LED 光学性能

3.1、LED 灯在 13-25MA 标准恒流供电条件下的发光效率≥90LM/W,　单颗

LED 光通量≥30LM/W，此灯大于 200LM

3.2、显色指数 Ra≥80

3.3、标准色温于 6200-6700K 之间

3.4、光衰率：12 小时一周期，24 周期，在 20℃/50%RH 环境时， ≤3%。在额定功率条件下经 30000 小时光

通量衰减不大于初始值的 30%。

3.5、灯具的配光曲线满足照明要求　并于相关规范的标准和要求相协调

4、设计寿命

4.1、设计寿命 ≥3 年

5、LED 灯壳材料

5.1、灯具主体有塑料壳体、透光罩、灯板,所有材料性能指标符合国家有关标准。

6、LED 整灯组成及结构

6.1、灯具主要部分：LED 灯板光源一个、驱动电源一个、透光罩一个、壳体一个

6.2、附件：接线端子一个，内盒一个

6.3、灯具结构坚固耐用，能承受一定的机械应力和温度应力，灯具抗冲击性能符合 GB7000.1 的要求

6.4、灯具及电源外壳为一体式

6.5、灯具结构的标准和要求，符合国家和行业现行标准的要求。

7、安全性能

7.1、灯具及电源的防护等级达到 IP20 以上

7.2、灯具防触电保护达到Ⅰ类

7.3、有良好的防眩性能

7.4、有良好的耐候性能

7.5、具有良好机械冲击性能。

3 、外形尺寸

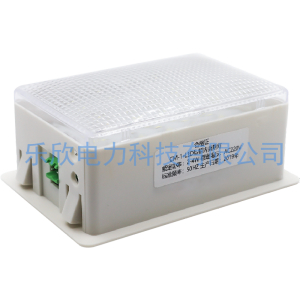

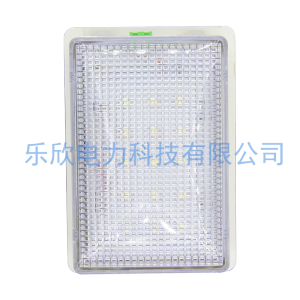

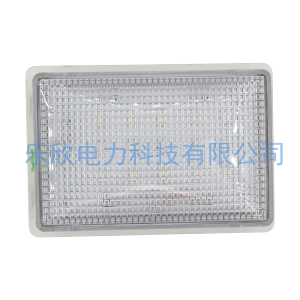

3.1、图为 LED 照明灯。LED 灯包括 LED 光源、外壳、灯板、透光罩等。

                        安装尺寸：107.5*71*33mm

3.2、LED 灯的安装方式，步骤如下：

3.2.1、在安装平面开 71mm*107 孔；

3.2.2、电线端先进，卡入即可；

3.2.3、将电线接入贯穿式接线端子上，接好电源线并做好绝缘处理，安装完成；
