DXN8-Q/T 高压带电显器

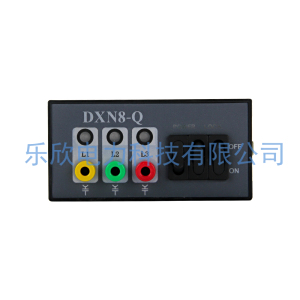

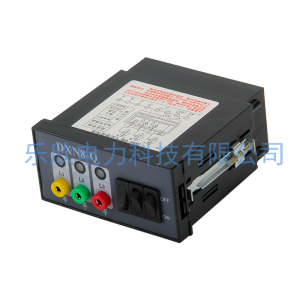

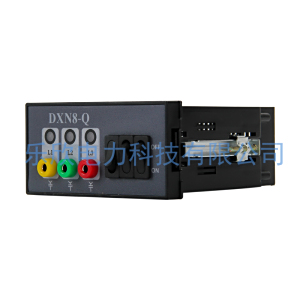

DXN8-Q/T户内高压带电显示器

       DXN8-Q带电显示器根据当前中压系统开关柜技术发展而开发设计的一种新型的多功 能 、智能化模拟动态指示装置 。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带点指示、高压带点闭锁以及手动加热初湿控制、加热器断线指示等多功能于一体，这些指示功能可分可合，用户可根据需要选择。只要指定不同的订货型号并提供一次方案图即可。将来还可以根据用户需要加入回路电流值，电压值，开关分合闸次数，温度，湿度等数字显示功能，通讯接口。给计算机监控网络提供遥测，遥信数据。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计、美化开关柜的面板布局，完善开关状态的指示功能和安全性能。其中，优化设计的带电指示部分，消化吸收了进口产品的先进技术、具有显示清晰、长寿命等优点。

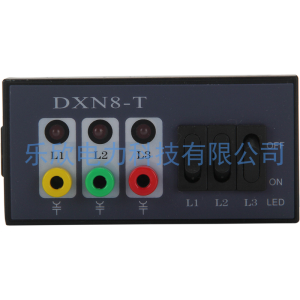

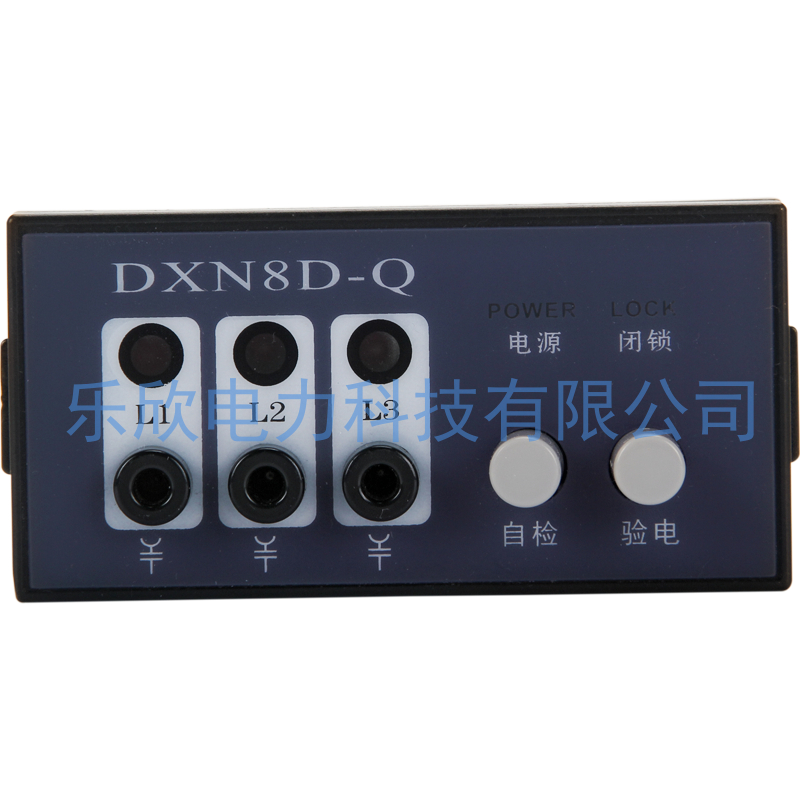

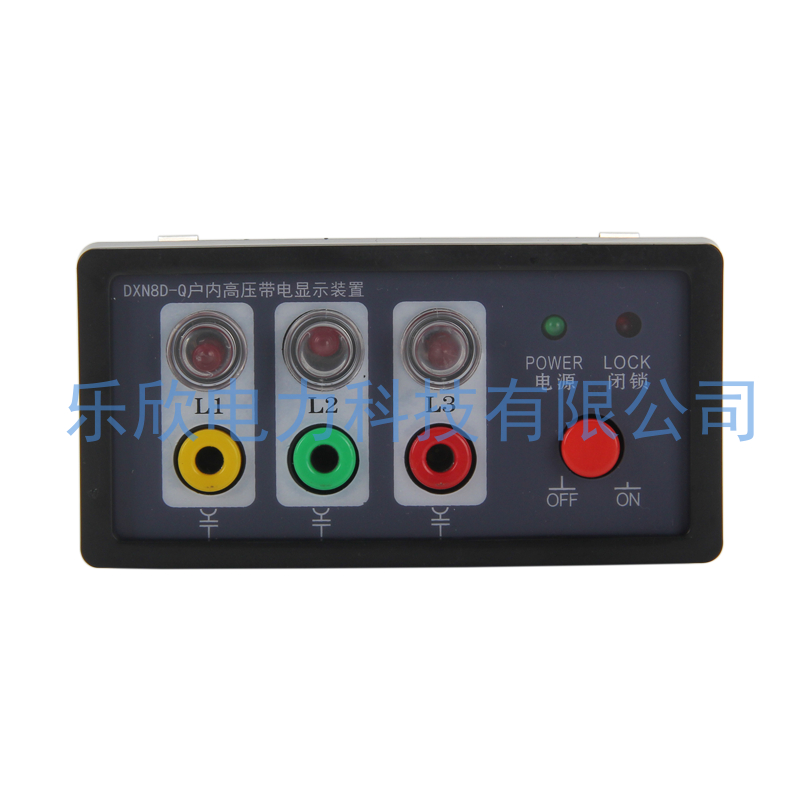

       DXN8-T 、DXN8D-Q带电显示器的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电（闭锁）指示器、自动加热除湿、温度控制器、加热器故障监测器等多种控制、指示装置。

主要技术指标

1 )电源： AC220 V ±10%  50 HZ（特殊电压订货时需说明）

2 )DXN8D-Q使用环境：温度-40℃ ~60℃ ,相对湿度 ≤95% RH <

3 )功耗：≤5 W

4 )耐压：工频>2000 V , 1min

5 )净重：1.1kg

6 )外形尺寸（ mm ): 197 x 136 x 62

安装方式：面板式安装

开孔尺寸：91 x 44 mm 或102  x 72 mm
