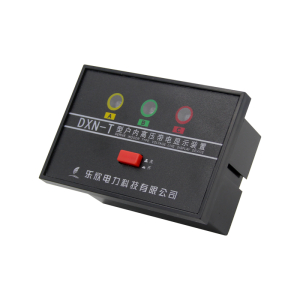

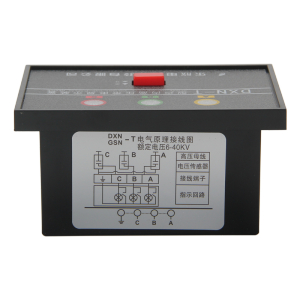

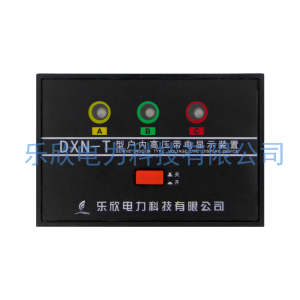

DXN-Q/T高压带电显示器

DXN-T/Q户内高压带电显示器简介

1、DXN（GSN）-T/Q系列户内高压带电显示装置（以下简称装置)，适用于户内额定电压为 ： 6、12、20、27.5、35 kV 。频率为 50 Hz 的开关设备上，用以反映显示装置设置处高压回路带电状况。

2、  显示装置中支柱绝缘子传感器，可以与各类型高压开关柜、隔离开关、接地开关等配套。

3、  显示装置不但可以提示回路带电状况，而且还可与电磁锁配合，实现强制闭锁开关柜操作手柄及网门。达到防止带电关、合接地开关、防止误入带电间隔目的，提高开关设备防误性能。

4、 产品型号：DXN (GSN) -Q (T) 系列高压带电显示装置

5、 正常使用环境条件

  a 、安装地点海拔高度3000m及以下；

  b、 适用于凝露环境；

  c、 适用于II级污秽环境，

  d、 环境温度：+4℃~-25℃;

  e、 环境相对湿度日平均值不大于95%，月平均值不大于90%。

6、 显示装置的分类

  a 、按额定电压等级分为 ： 12 KV 、27.5 KV 、35 KV ;

  b 、按传感器使用环境条件分为 ： 普通型、加强绝缘型（全工况型） ；

  c . 按显示器功能分为： T 型、 Q 型；

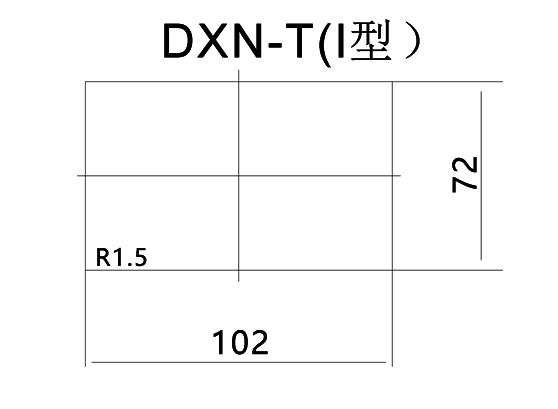

  d.  按显示器外型尺寸分为 ： I 型、 II 型、III型

7、 DXN - Q 带电显示器是一种直接安装在室内电气设备上，直观显示出电气设备是否带有运行电压的提示性安全装置.当设备带有运行电压时，该显示器显示窗发出闪光，警示人们高压设备带电，无电时则无指示 ，一 般安装在进线母线、断路器、主变、开关柜、 GIS 组合电器及其它需要显示的是否带电的地方。户内高压带电显示器由三个传感器和一个显示器经导线连接组成。适用于额定频率50 Hz ，额定电压40. 5 KV 以下的户内高压电气设备上，既可放映回路带电状况，还可于电磁锁配合，实现强制闭锁开关手柄、阀门等。带电显示和强制闭锁均受同一高压信号所控制，但电路系统又是相互独立、互不干扰，只要高压回路带电，即使显示电路和闭锁电路同时出故障，电磁锁仍处于闭锁状态，达到防止误操作，误入带电间隔。显示器 DXN - Q 提供电气闭锁功能。电气设备的高压线路带电时显示器将控制继电器或电磁锁闭锁高压电气化设备的接地开关或电气间隔，仅在电气设备高压线路不带电且显示器有辅助电源时，提供电气解锁。

8、执行标准

DL / T 538《高压带电显示装置》

DL / T 593《高压开关设备和控制设备标准的共用技术要求》

JB / T 10305《3. 6 KV "40. 5 KV 高压设备用户内有机材料支柱绝缧子条件》
