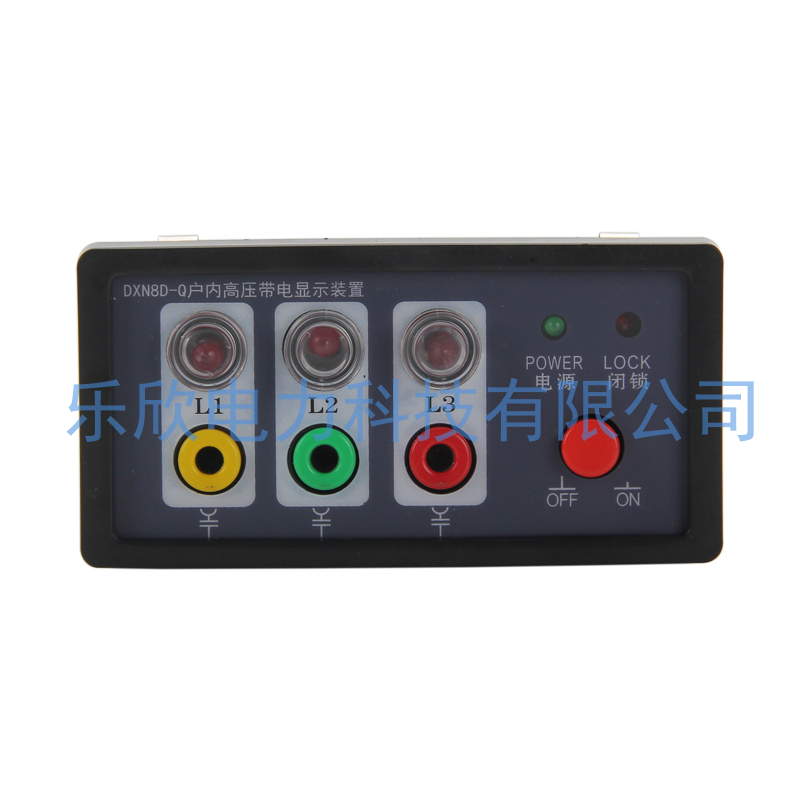

带电显示器L-3 L-3-Q

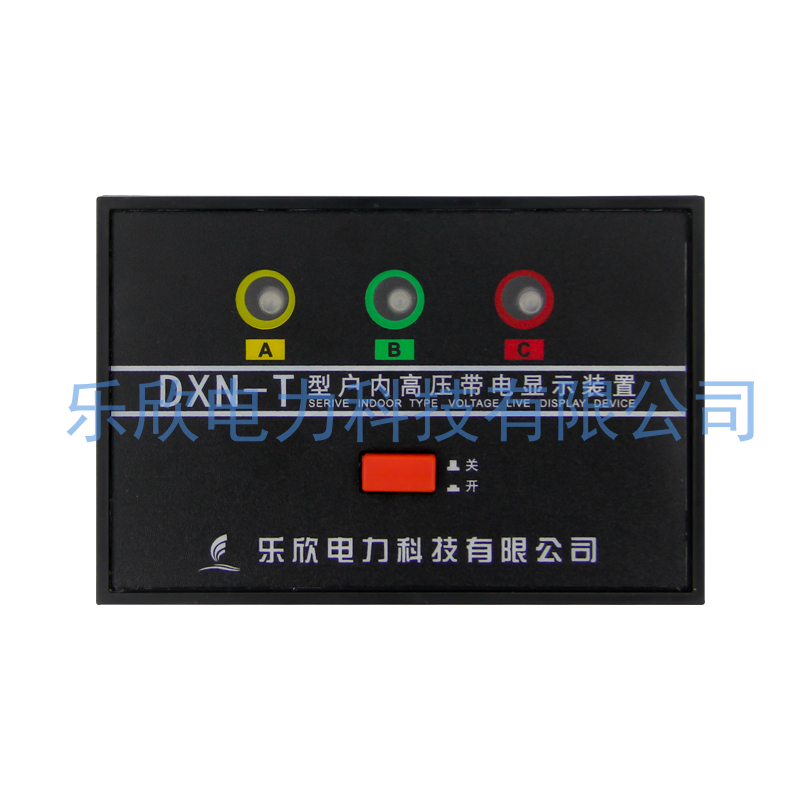

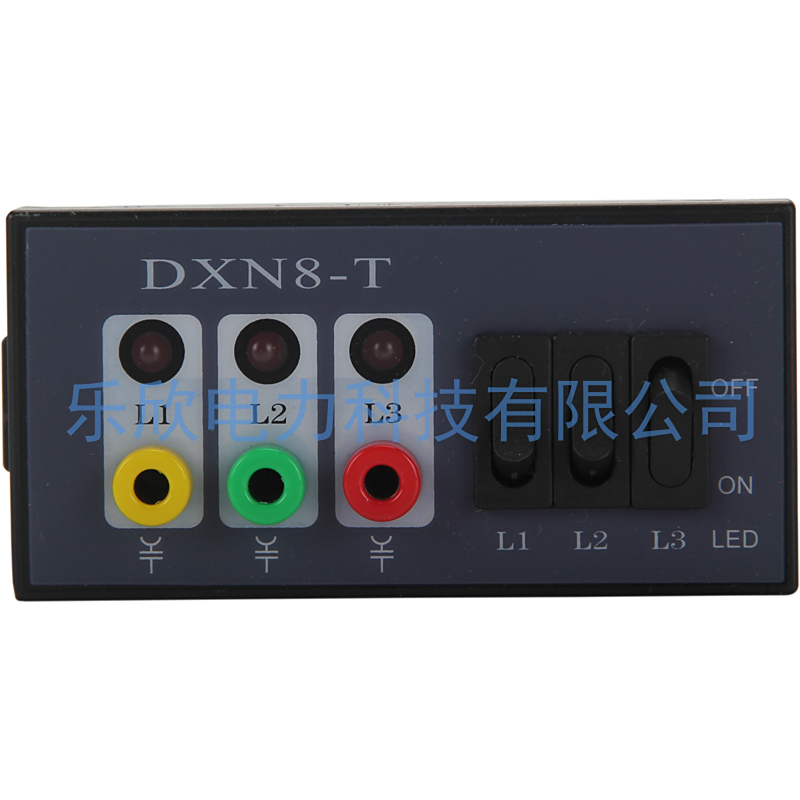

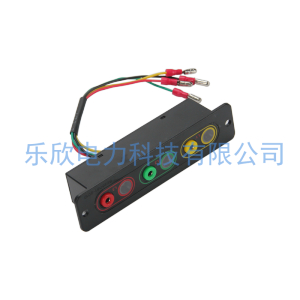

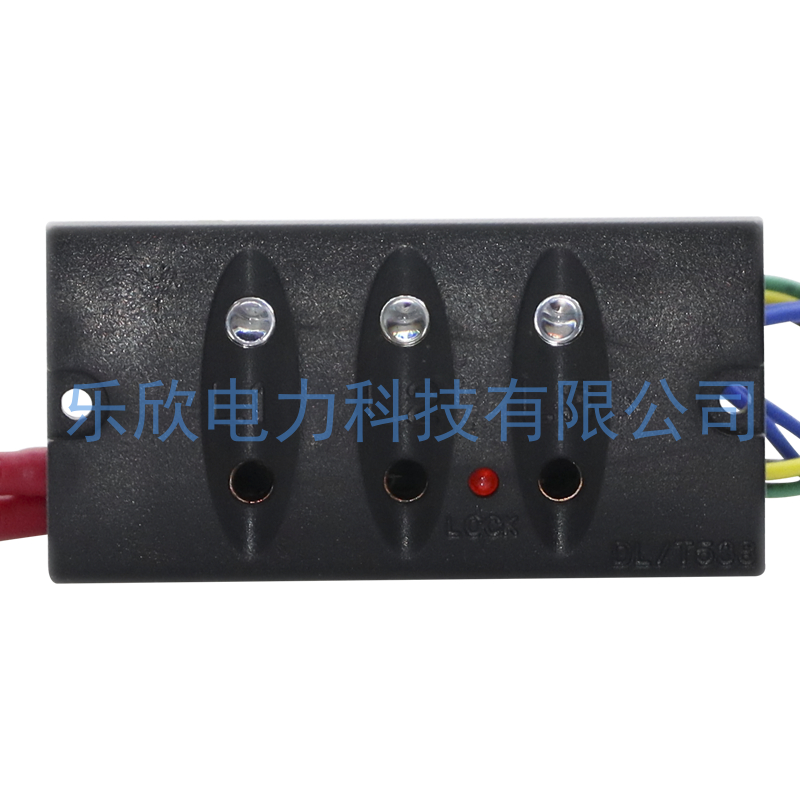

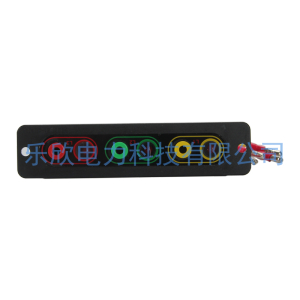

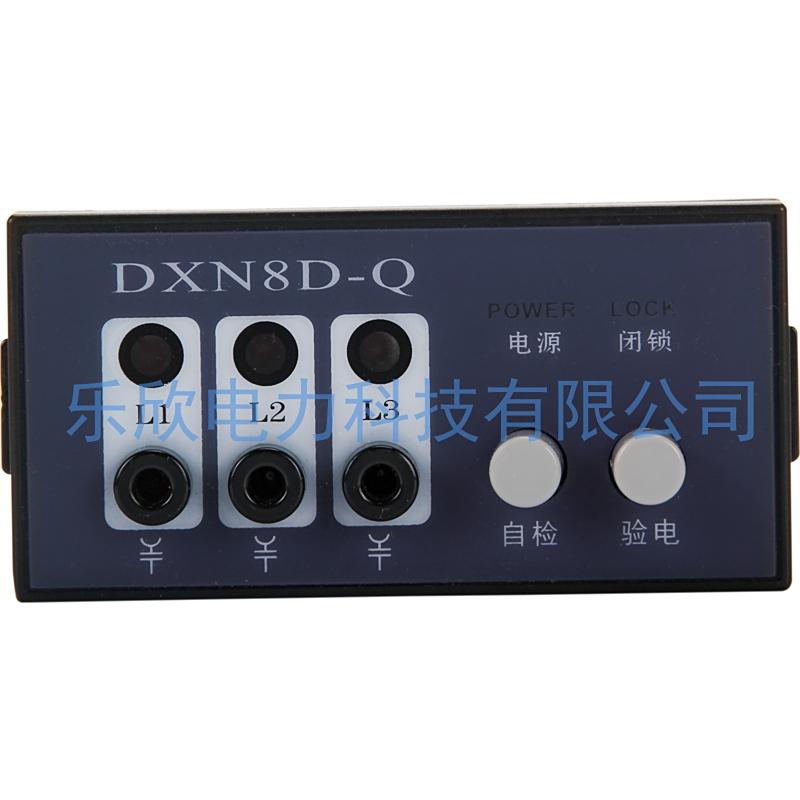

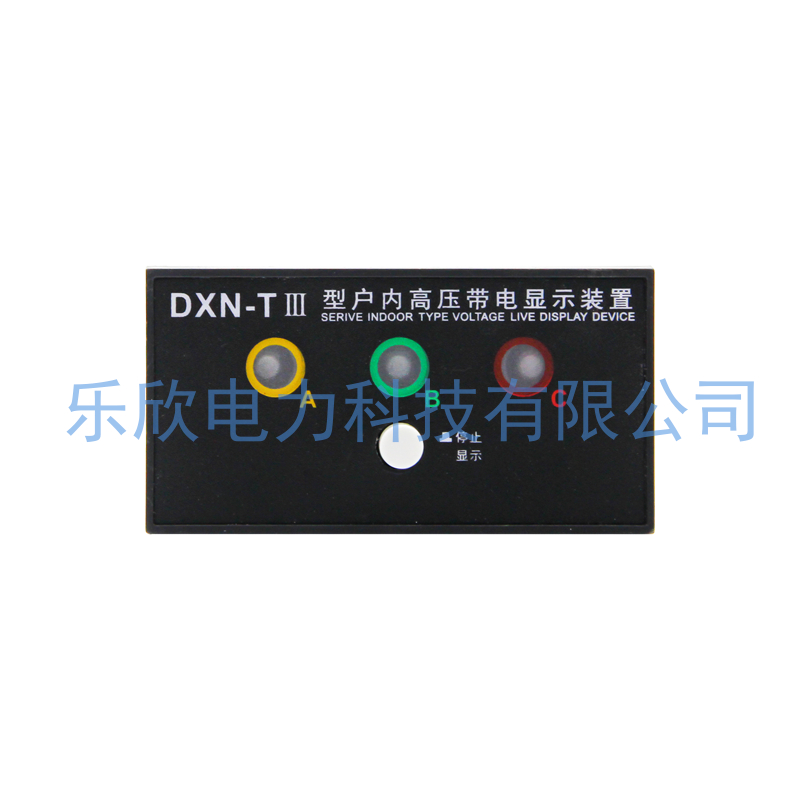

高压带电显示器：是一种直接安装在室内电气设备上，直观显示出电气设备是否带有运行电压的提示性安全装置。当设备带有运行电压时，该显示器显示窗发出闪光，警示人们高压设备带电，无电时则无指示。该装置一般安装在进线母线、断路器、主变、开关柜、及其它需要显示的是否带电的地方。

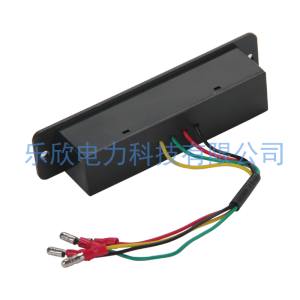

组成结构：由传感器、导线、安装LED的显示器组成。
工作原理：利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式（非接触式）取样供显示，传感器共三支，分别接在“A、B、C”三相母线，与高压带电体无直接接触，并保持一定的安全距离。它接受高压带电体电场信号，并传送给显示器工作电源。
当设备带有运行电压时，该显示器三相指示灯发光，指示高压设备带电，在系统发生接地故障时，该接地故障的一相指示灯也会自然熄灭。
