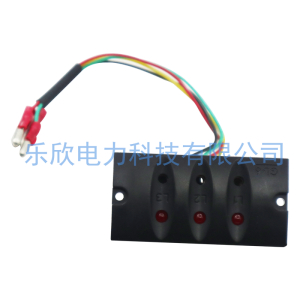

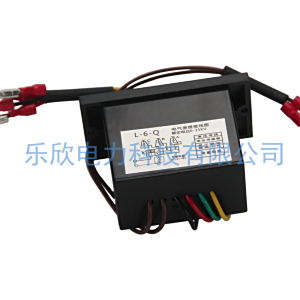

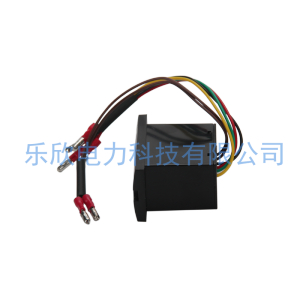

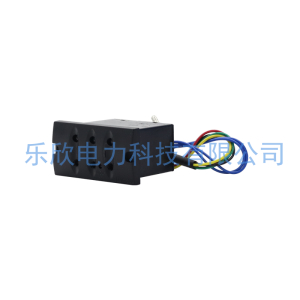

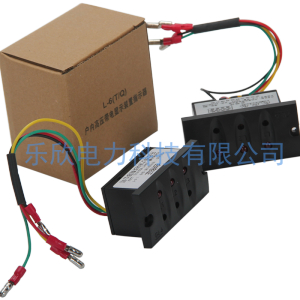

带电显示器L-6 L-6-Q

L -6户内高压带电显示装置

一、 L -6户内高压带电显示装置概述 ：

L -6户内高压带电显示装置是一种直接安装在室内电气设备上，直观显示出电气设备是否带有运行电压的提示性安全装置。当设备带有运行电压时，该显示器显示窗发出闪光，警示人们高压设备带电，无电时则无指示。

L -6户内高压带电显示装置由三个传感器和一个显示器经导线连接组成。适用于额定频率50 Hz，额定电压40.5 KV 以下的户内高压电气设备上，即可反映回路带电状况，还可与电磁锁配合，实现强制闭锁开关手柄、阀门等。带电显示和强制闭锁均受同一高压信号所控制，但电路系统又是相互独立、互不干扰，只要高压回路带电，即使显示电路和闭锁电路同时出故障，电磁锁仍处于闭锁状态，达到防止误操作，误入带电间隔。

二、 L-6户内髙压带电显示装置技术参数：

配套传感器：20PF (电容）

额定频率：50Hz

相数：三相

电压：700-1500V(10KV)    1400-1800V(24KV)

最小输入电流：5uA

电气绝缘水平：2000V/lmin(工频）

环境湿度：日平均95%，月平均90%

环境温度：+40℃~-3℃

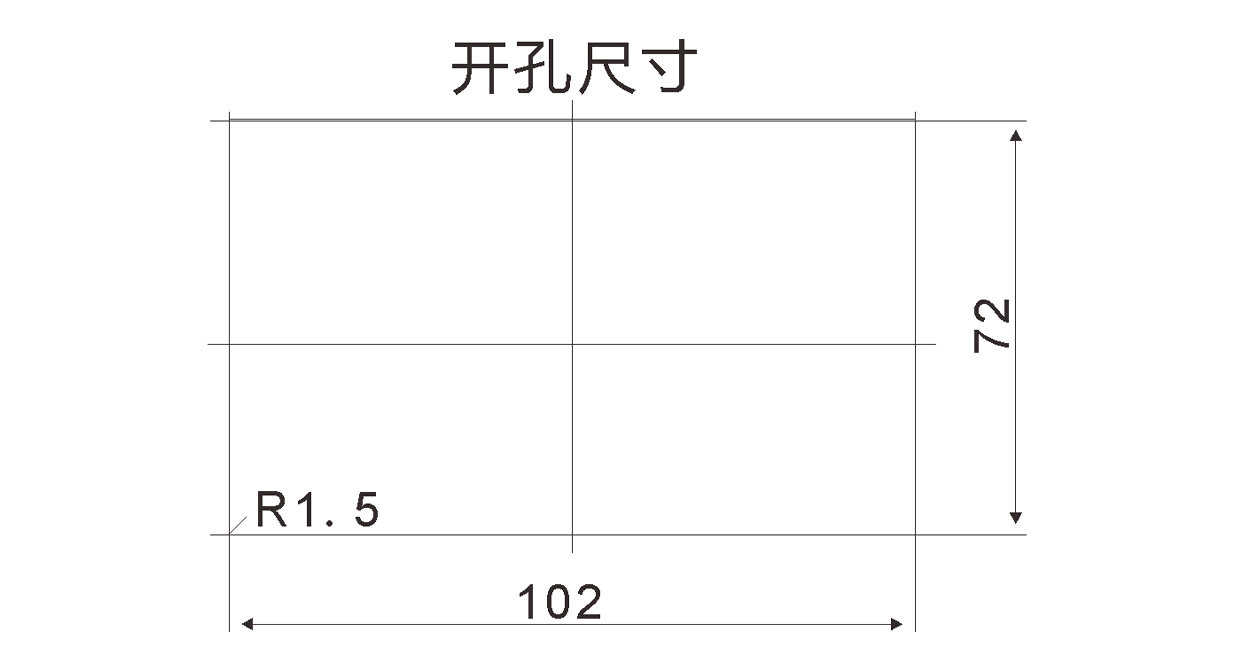

开孔尺寸：

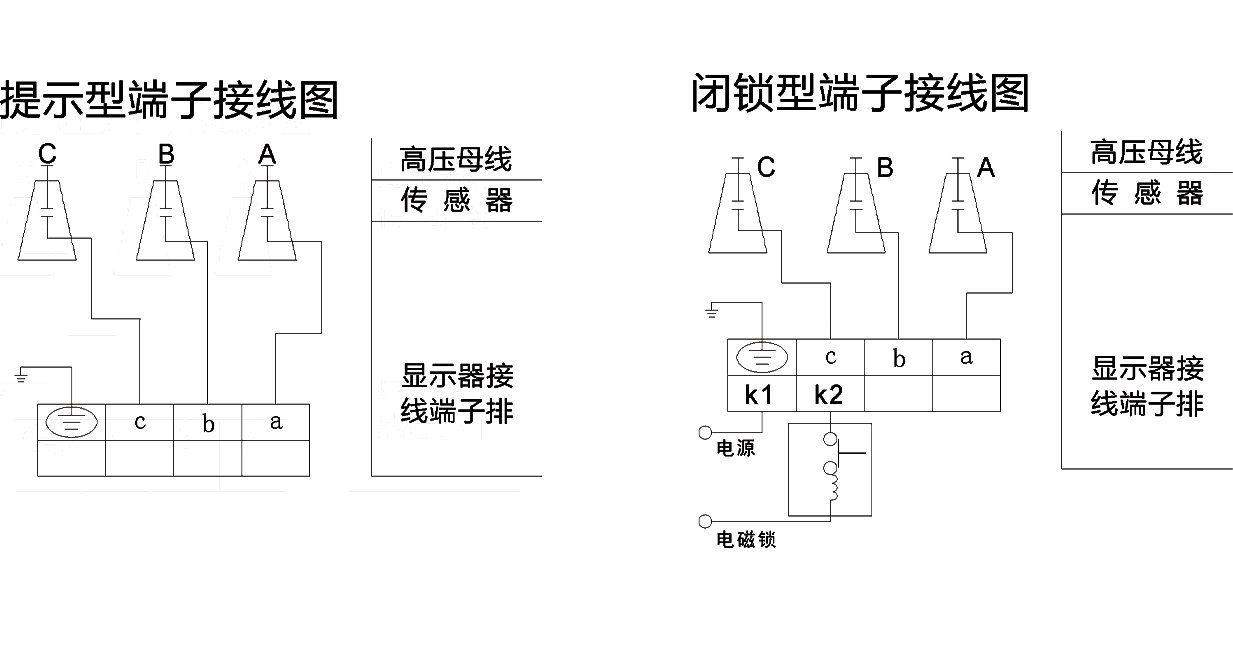

产品接线图：
